ADATTATORI MOTORI

Adattatore 45 - Ø60
FAR

Adattatore per Rullo Ottagonale Ø60 cod C6025

Adattatore per
Rullo Ottagonale Ø60

cod C6025


Adattatore 45 - Ø70
FAR

Adattatore per Rullo Ottagonale Ø70 cod C7025

Adattatore per
Rullo Ottagonale Ø70

cod C7025


Adattatore 58 - Ø70
FAR

Adattatore per Rullo Ottagonale Ø70 cod C7050

Adattatore per
Rullo Ottagonale Ø70

cod C7050


Adattatore 45 - Ø70
FAR

Adattatore per Rullo Ogiva Ø70 cod C7015

Adattatore per
Rullo Ogiva Ø70

cod C7015


Adattatore 45 - Ø60
CHERUBINI

Adattatore per Rullo Ottagonale Ø60 cod C6025

Adattatore per
Rullo Ottagonale Ø60

cod A4505-0510


Adattatore 58 - Ø70
CHERUBINI

Adattatore per Rullo Ottagonale Ø60 cod C6025

Adattatore per
Rullo Ottagonale Ø70

cod A5805-0510


Adattatore 45 - Ø70
CHERUBINI

Adattatore per Rullo Ogiva Ø70 cod C7015

Adattatore per
Rullo Ogiva Ø70

cod A4005-0520


Adattatore 50 - Ø60
SOMFY

Adattatore per Rullo Ottagonale Ø60 cod 9707025

Adattatore per
Rullo Ottagonale Ø60

cod 9707025


Adattatore 60 - Ø70
SOMFY

Adattatore per Rullo Ottagonale Ø70 cod 9705340

Adattatore per
Rullo Ottagonale Ø70

cod 9705340


Adattatore 50 SOMFY Ø70
SOMFY

Adattatore per Rullo Ogiva Ø70 cod 9751005

Adattatore per
Rullo Ogiva Ø70

cod 9751005


SUPPORTI MOTORI

Supporto 45 Regolabile

Supporto 45 regolabile con foro stella 10 cod 581SMS20

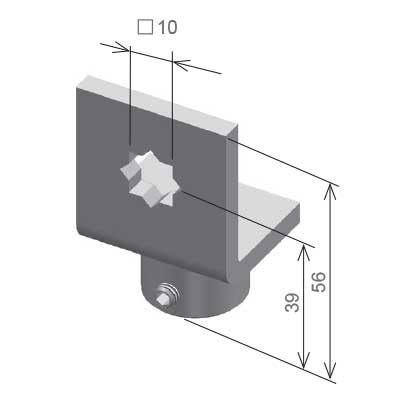

Supporto 45 regolabile con foro stella 10
cod S456032


Supporto 58 Regolabile

Supporto 45 regolabile con foro quadro 10 cod S456032

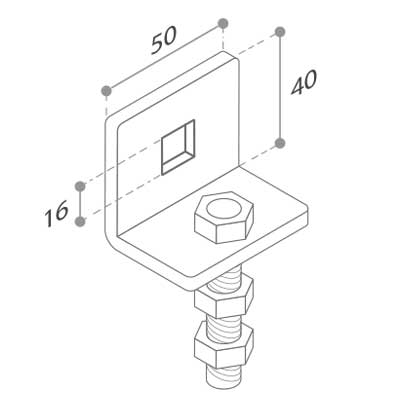

Supporto 58 regolabile con foro quadro 16
cod S556010


Supporto 45 Parete

Supporto 45 parete con foro stella 10 cod S456038

Supporto 45 parete con foro stella 10
cod S456038


Supporto 58 Parete

Supporto 58 parete con foro stella 16 cod S556040

Supporto 58 parete con foro stella 16
cod S556040


Supporto 45 mensola

Supporto 45 mensola ambidestra con foro quadro 10 cod 117ASA20

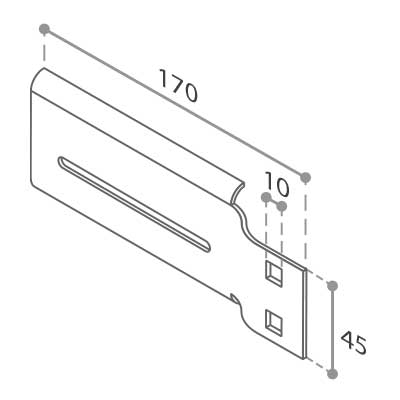

Supporto 45 mensola ambidestra
con foro Stella
cod SB.43


Supporto 45 piastra

Supporto 45 piastra con sella foro quadro 10 cod 581SQ020

Supporto 45 piastra
con sella foro quadro 10
cod S456030


Supporto 58 piastra

Supporto 58 piastra con sella foro quadro 16 cod S556012

Supporto 58 piastra
con sella foro quadro 16
cod S556012


Uscita dritta per CSI

Supporto 45 innesto mm 30 con foro stella 10 cod 116Q1020

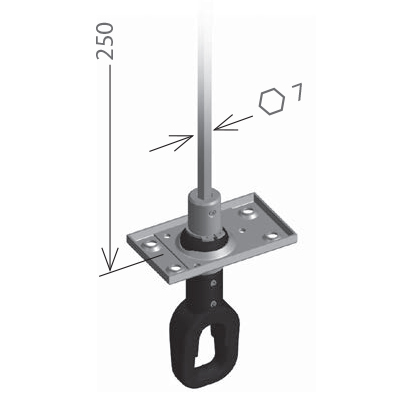

Uscita dritta per motore con
manovra di soccorso
cod 96851759


Supporto 45 piastra

Supporto 45 innesto mm 30 con foro stella 10 cod 116Q1020

Uscita snodo 45° motore con
manovra di soccorso
cod P200.45


Asta snodata con gancio

Supporto 45 innesto mm 30 con foro stella 10 cod 116Q1020

Asta snodata con gancio per motore con
manovra di soccorso
cod P.500.20


Supporto Somfy Regolabile

Supporto 45 innesto mm 30 con foro stella 10 cod 116Q1020

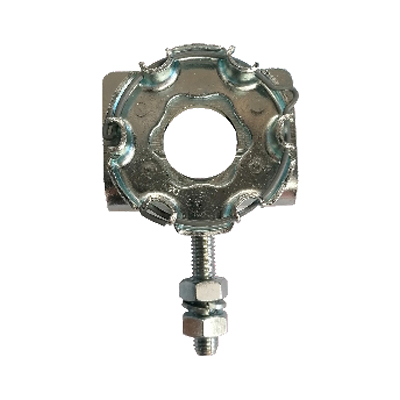

Supporto Somfy Regolabile
cod 9019821


Supporto Somfy a Piastra

Supporto 45 innesto mm 30 con foro stella 10 cod 116Q1020

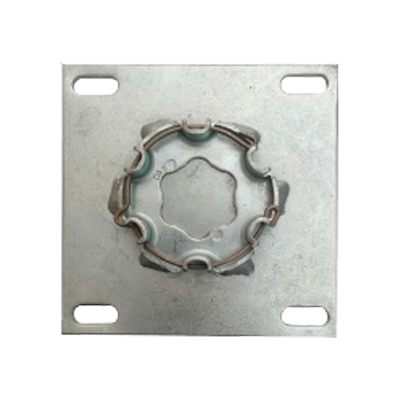

Supporto Somfy a Piastra
cod 9763503


Supporto Somfy a Parete

Supporto 45 innesto mm 30 con foro stella 10 cod 116Q1020

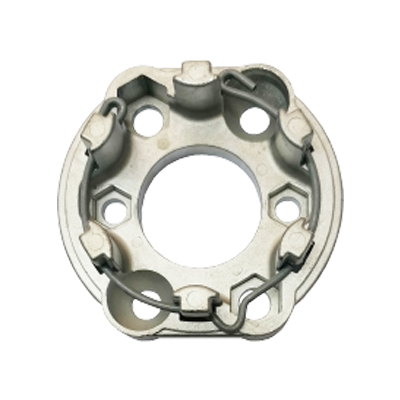

Supporto Somfy a parete universale
cod 9910000


Supporti Somfy LT CSI

Supporti Somfy LT CS

Supporti Somfy LT CS
I
cod 9206021

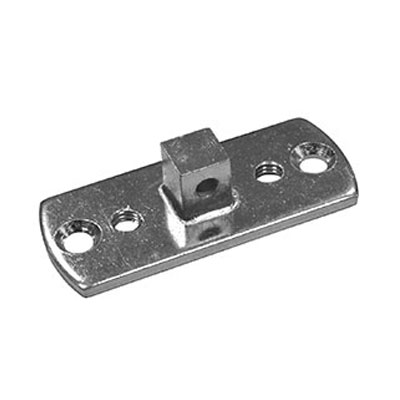

Trasformazione attacco Somfy

Supporto 45 innesto mm 30 con foro stella 10 cod 116Q1020

Trasformazione Somfy a perno quadro 10
cod 9206021


SISTEMA ANTIEFFRAZIONE PANZER

Principio di Funzionamento

Il sistema consente il bloccaggio automatico dell'avvolgibile nella sua posizione completamente abbassata. Per la scelta del numero di molle da impiegare, considerare che esse devono essere montate ad una distanza non inferiore a 80 cm tra loro, le due esterne a non più di 10 cm di distanza dalla fine dell'avvolgibile. Si consiglia inoltre di verificare che non vi siano più di 30 kg di carico su ogni molla. AVVERTENZE: Il sistema è efficace solo se il rullo è bloccato
(es.: manovra a motore o argano ad asta.)

Supporto 45 regolabile con foro stella 10 cod 581SMS20
Supporto 45 regolabile con foro quadro 10 cod S456032
Supporto 58 regolabile con foro quadro 16 cod S556010

Indicazioni di Montaggio

Con l'avvolgibile in posizione completamente abbassata e il sistema di manovra nella sua posizione di finecorsa inferiore, verificare che l'ultima stecca sia contenuta all'interno delle guide. Posizionare gli anelli adattatori orientandoli come indicato in figura A. Agganciare il dispositivo di bloccaggio in modo che sia nella posizione di inarcamento negativo (lasciare un po' di gioco per tollerare eventuali piccoli spostamenti della posizione di fine corsa)

Anelli Panzer
Ottagonali Ø60

Adattatore per Rullo Ottagonale Ø60 cod C6025

cod AN60


Anello Panzer
Ottagonali Ø70

Adattatore per Rullo Ottagonale Ø70 cod C7025

cod AN70


Antieffrazione Panzer Profilo
da 14 mm a 3 elementi

Adattatore per Rullo Ottagonale Ø70 cod C7050

cod 9840226
